Pipa Keramik Liner Sleeve Industri Anti Wear Alumina Lining Keramik

Deskripsi Produk

Industrial wear-resistant piping normally consists of more than one straight pipe. Elbows, tees, reducers, flange connections, and transition sections must work together as one conveying line.If these components are designed separately Jika komponen ini dirancang secara terpisah, perbedaan dalam finish bore atau lining height dapat meninggalkan internal steps yang menjadi awal wear points.

ELACERA industrial ceramic sleeve lined pipes can be manufactured as a matched piping assembly. Bagian dan fittings lurus diproduksi dari gambar yang dikonfirmasi sehingga diameter internal,posisi koneksi, dan jalur aliran material tetap konsisten di seluruh sistem.

A Ceramic Lined Pipeline Is More Than a Straight Pipe (Selain pipa lurus, pipa berlapis keramik lebih dari pipa lurus)

Pipa berlapis keramik lurus dapat berfungsi dengan baik dengan sendirinya, tetapi sistem konveying lengkap masih dapat gagal secara prematur pada koneksi dan perubahan arahnya.

Wear is frequently concentrated at:

• Radius luar siku
• The branch area of a tee
• Inlet dan outlet dari reducer
• Sambungan flange dengan diameter internal yang tidak cocok
• Sendi di mana tepi keramik atau permukaan baja tetap terpapar
• Bagian di mana material berubah arah atau kecepatan

Untuk alasan ini, pipa lurus dan fittings harus ditinjau sebagai satu sistem pipa daripada diperintahkan hanya dengan diameter nominal.

Mencocokkan Bore Finished Antara Komponen

Dua pipa baja dengan diameter nominal yang sama tidak selalu memiliki diameter internal yang sama setelah lapisan keramik.

The final bore depends on:

• Steel pipe diameter luar
• Ketebalan dinding pipa baja
• Ketebalan lapisan keramik
• Bonding atau installation allowance
• Toleransi produksi
• Arrangement keramik di ujung pipa

Jika komponen yang berdekatan memiliki bor yang berbeda, tepi internal yang ditingkatkan dapat berulang kali mencegat partikel yang diangkut. Ini dapat menciptakan turbulensi dan konsentrat memakai di dekat koneksi.

The required finished bore should therefore be stated clearly on the drawing. Ketebalan keramik then can be adjusted according to the steel pipe dimensions and wear conditions.

Parameter produk

These are typical ceramic material values. Nilai akhir harus mengikuti ceramic grade dan order specification yang dipilih.

Konfigurasi Produk Tipikal

The specifications above describe common manufacturing options. Dimensi dan bahan akhir harus mengikuti gambar produksi yang disetujui.

Straight Pipes and Fittings Manufactured as a Set

The ceramic sleeve lining structure can be applied to different pipeline components:

• Bagian pipa lurus
• Ceramic-lined elbows

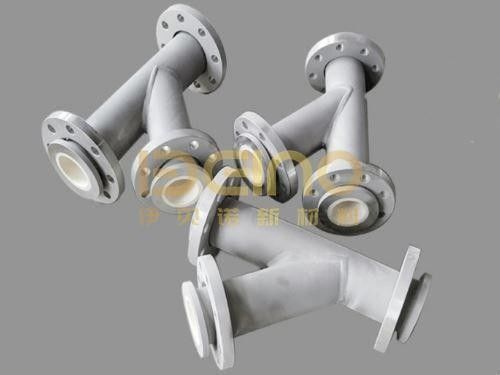

• Te yang sama dan mengurangi
• Reduktor konsentris atau eksentris
• Flanged transition sections
• Branch pipes and customized fittings pipa cabang dan perlengkapan khusus
• Replacement components manufactured from samples komponen pengganti yang diproduksi dari sampel

When several components belong to the same conveying line, they can be numbered according to their installation positions. Ketika beberapa komponen milik jalur konveyor yang sama, mereka dapat diberi nomor sesuai dengan posisi instalasi mereka.This helps the site team identify the correct flow direction and connection sequence during installation. Ini membantu tim situs mengidentifikasi arah aliran dan urutan koneksi yang benar selama instalasi..

Desain siku membutuhkan lebih dari sudut lentur

Sebuah siku tidak dapat didefinisikan hanya dengan 45 derajat atau 90 derajat.dan orientasi dari flanges juga mempengaruhi apakah komponen dapat mengganti pipa yang ada.

The outer radius of the elbow normally receives more concentrated particle contact. tergantung pada kecepatan material dan karakteristik partikel,area ini mungkin memerlukan ketebalan keramik atau pengaturan lining yang berbeda dari bagian lurus yang berdekatan.

Sebelum produksi, detail siku berikut harus dikonfirmasi:

• Sudut lentur
• Radius garis pusat
• Arah masuk dan keluar
• Straight-end lengths
• Diameter internal yang selesai
• Flange orientasi
• arah pemakaian utama
• Posisi pemasangan

Reducer dan Tees Butuh Transisi Internal yang Lurus

Reducer mengubah cross-section conveying dan dapat menyebabkan akselerasi lokal, turbulensi, atau separasi partikel.A sudden ceramic step at the inlet or outlet can increase wear instead of protecting the pipe. langkah keramik mendadak di inlet atau outlet dapat meningkatkan keausan daripada melindungi pipa..

Untuk reducer, diameter inlet, diameter outlet, total panjang, dan transisi profil harus ditunjukkan pada gambar produksi.

Untuk tees, sudut cabang, diameter cabang, dan arah aliran material sangat penting.so the lining layout should reflect the actual flow path (Jadi tata letak lapisan harus mencerminkan jalur aliran yang sebenarnya).

Connection dan Flange Details

The outer steel pipe provides structural support and carries the mechanical and pressure loads.

Konfirmasi dimensi flange, bolt-hole kuantitas, bolt-circle diameter, sealing face, dan orientasi flange sebelum pekerjaan lapisan dimulai.Sufficient unlined or protected welding allowance may be required at the pipe ends (Alokasi pengelasan yang tidak dilapisi atau terlindungi mungkin diperlukan di ujung pipa).

Keramik tidak harus memproyeksikan ke dalam pipa yang berdekatan atau meninggalkan langkah baja yang terbuka yang menghadap aliran material.

Informasi yang dibutuhkan pada gambar produksi

For a complete piping assembly, the drawing should identify: Untuk sebuah pipa yang lengkap, the drawing should identify:

• Nomor komponen dan posisi instalasi
• Arah aliran bahan
• Dimensi keseluruhan dan garis tengah
• Diameter internal yang selesai
• Steel and ceramic thickness ketebalan baja dan keramik
• Elbow angle dan radius
• Tee dan dimensi cabang
• Reducer inlet and outlet diameters
• Flange type dan orientasi
• Toleransi dimensi
• Tekanan kerja dan suhu operasi

A layout drawing is especially useful when several elbows and fittings must be installed in a fixed sequence.

Pemeriksaan Sebelum Pengiriman

Setiap komponen yang selesai harus diperiksa terhadap gambar yang disetujui daripada diperiksa hanya sebagai pipa individu.

Titik pemeriksaan biasanya meliputi:

• Dimensi keseluruhan
• Diameter internal yang selesai
• Flange orientation and bolt-hole position (orientasi flange dan posisi bolt-hole)
• Konsentrisitas dari lapisan keramik
• Internal steps at the pipe ends Langkah internal di ujung pipa
• Keramik retak atau terpecah
• Exposed steel in the material flow path baja yang terekspos di jalur aliran material
• Component number and flow-direction marking Nomor komponen dan arah aliran
• External coating and packaging condition kondisi lapisan luar dan kemasan

Di mana praktis, komponen yang berdekatan dapat diperiksa bersama sebelum pengiriman untuk memverifikasi koneksi dan transisi bore mereka.

Aplikasi Tipikal

Customized industrial ceramic lined pipe assemblies are used in:

• Ash dan coal powder conveying
• Pengolahan semen dan mineral
• Sistem penanganan material pabrik baja
• Mining and ore-processing pipelines (pipelines untuk penambangan dan pengolahan bijih)
• Pneumatic conveying equipment
• Lini produksi bubuk
• Port bulk-material systems
• Pipeline lainnya yang berisi beberapa siku dan perlengkapan

The appropriate ceramic grade and lining thickness should be selected according to the actual material, particle size, conveying velocity, temperature, and impact conditions. The appropriate ceramic grade and lining thickness should be selected according to the actual material, particle size, conveying velocity, temperature, and impact conditions.

FAQ

Mengapa diameter pipa nominal saja tidak cukup untuk produksi?

Nominal diameter tidak menentukan ketebalan dinding baja, ketebalan keramik, atau lubang internal yang selesai. Sebuah gambar diperlukan untuk memastikan bahwa komponen baru cocok dengan pipa yang ada.

Apakah pipa lurus, siku dan reducer dapat disediakan sebagai satu set?

Yes. The components can be manufactured from the same piping layout, numbered according to their installation positions and checked for connection compatibility before shipment. The components can be manufactured from the same piping layout, numbered according to their installation positions and checked for connection compatibility before shipment.

Dapatkah bagian yang berbeda menggunakan ketebalan keramik yang berbeda?

Yes. Ketebalan keramik dapat ditingkatkan pada siku atau posisi pemakaian terkonsentrasi lainnya sambil mempertahankan bore selesai yang kompatibel.

Bagaimana langkah internal pada koneksi dapat dikurangi?

The finished bore, ceramic termination, and adjoining pipe dimensions should be confirmed together. Components should be inspected for alignment before shipment and again during installation.

Can an existing component be reproduced from a sample? Apakah komponen yang ada dapat direproduksi dari sampel?

Yes, provided that the sample is sufficiently complete for dimensional inspection. Sebuah gambar yang telah diverifikasi harus disiapkan dan disetujui sebelum produksi.

ELACERA manufactures ceramic sleeve-lined straight pipes, elbows, tees, reducers, and customized piping assemblies according to approved drawings. Please provide the pipeline layout,dimensi komponen, dan kondisi operasi untuk tinjauan teknis.
