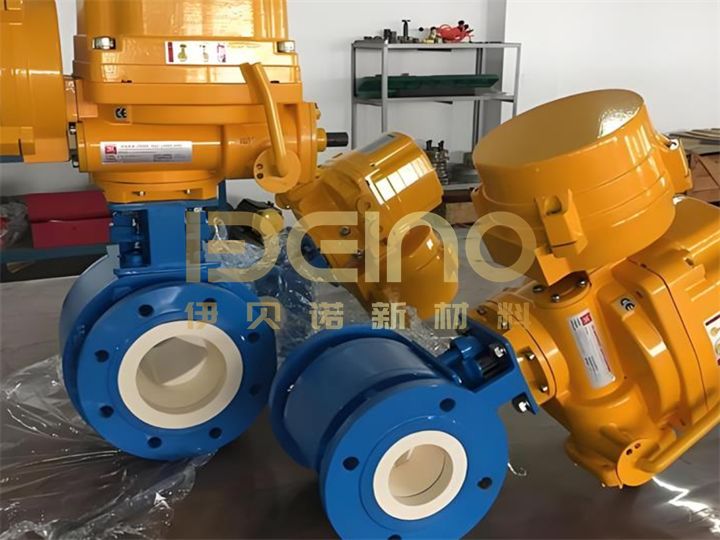

Katup Bola Keramik Katup Bola Komposit Berlapis Keramik, Katup Bola Keramik Alumina

Deskripsi produk

Kitakatup bola keramikadalah katup kebocoran nol generasi berikutnya yang menampilkan tubuh logam yang disinter dengan sintered dengan saluran aliran keramik alumina tinggi 99% dan inti bola. Bola katup, kursi, dan rongga semua dilapisi dengan keramik, benar -benar mengisolasi media dari logam. Ini menghilangkan masalah erosi, korosi, lengket, dan kebocoran yang mengganggu katup logam tradisional dalam kondisi operasi yang ekstrem, seperti bubur batu bara, bubur bijih, abu terbang, dan lingkungan asam dan alkali. Dengan diameter nominal mulai dari DN15 hingga DN600, peringkat tekanan dari PN10 hingga PN160, dan suhu pengoperasian dari -40 ° C hingga 450 ° C, ia menawarkan alternatif kompetitif untuk merek impor dan banyak digunakan dalam sistem pembangkit listrik tenaga listrik, sistem bubur buber, dan slurries chemical.

Fitur Produk:

Jalur aliran sepenuhnya keramik:Roundness bola ≤ 0,01 mm, permukaan RA ≤ 0,2 μm, 30% torsi lebih rendah.
Nol kebocoran:Penyegelan dua arah memenuhi ISO 5208 Kelas A dan Kelas VI-Bubble-Proof Seal.
Sangat tahan aus:Alumina ≥ HRA88, dengan kehidupan layanan 8-12 kali katup baja CR-MO.
Resistensi korosi yang parah:Tahan terhadap semua asam, basa, dan garam dengan kisaran pH 1-14, kecuali asam hidrofluorat.
Anti-kejang: Kompensasi elastis kursi katup dan lapisan keramik yang melumasi sendiri memastikan degradasi torsi kurang dari 5% setelah 50.000 siklus.

Komponen Struktural Utama
Tubuh katup:Biasanya dilemparkan atau ditempa dari bahan logam seperti baja karbon, baja tahan karat, atau baja paduan, ia memberikan dukungan struktural dan penghalang tekanan. Jalur aliran internal dapat dirancang untuk meminimalkan ruang mati dan memfasilitasi bagian partikel.

Bola:Komponen pembukaan dan penutupan katup inti, mesin presisi dari keramik dengan kemurnian tinggi, kepadatan tinggi, dan rekayasa tinggi (zirkonia atau alumina). Permukaannya sangat dipoles hingga lapisan seperti cermin.

Kursi Valve:
Kursi keramik penuh:Terbuat dari bahan keramik yang sama atau kompatibel dengan bola, kursi ini membentuk segel keras keramik-ke-keramik. Ini menawarkan keausan dan ketahanan korosi yang sangat baik, cocok untuk kondisi operasi yang paling menuntut.

Kursi non-logam:Terbuat dari polimer berkinerja tinggi seperti Peek (Polyetheretherketone) dan RPTFE (Polytetrafluoroethylene yang diperkuat). Ini memberikan penyegelan yang sangat baik dan tingkat kompensasi elastis, cocok untuk kondisi operasi dengan korosivitas tinggi tetapi keausan sedang dan suhu sedang.

Kursi Logam:Kurang umum, biasanya digunakan dalam aplikasi suhu yang sangat tinggi atau untuk persyaratan khusus.

Batang katup:Komponen yang menghubungkan aktuator (pegangan, gigi cacing, kepala pneumatik, kepala listrik) ke bola. Biasanya terbuat dari baja tahan karat berkekuatan tinggi (seperti 17-4ph, 316ss) atau baja paduan, dan mungkin dikeraskan. Koneksi antara batang dan bola membutuhkan desain khusus untuk mencegah pelonggaran dan kebocoran (seperti pencegahan ledakan).

Pengepakan/segel:Di mana batang melewati kap, pengepakan (seperti cincin grafit, cincin PTFE V, pengepakan pegas) atau cincin-O digunakan untuk mencegah media melarikan diri di sepanjang batang.

Actuator:Manual (pegangan, gigi cacing), pneumatik, listrik, atau perangkat hidrolik yang memutar batang katup 90 derajat untuk membuka atau menutup katup.

Tabel Perbandingan Perbedaan Inti antara Katup Bola Keramik dan Katup Bola Stainless Steel

Keuntungan Produk
Mengurangi biaya operasi sebesar 70%:Siklus bebas perawatan ≥ 3 tahun, mengurangi waktu henti dan pemeliharaan.
Lebih ringan sebesar 25%:Katup bola yang disegel logam berukuran serupa, membuatnya lebih mudah didukung dalam pipa.
Desain yang dapat dipertukarkan:Spasi flensa sesuai dengan ISO 5752/GB/T 12237, memungkinkan untuk penggantian langsung katup yang lebih tua.

Pasar Ekspor:Rusia, Indonesia, Turki, Brasil, Afrika Selatan, Chili, Vietnam, Korea Selatan, Jerman, dan negara -negara lain.

Aplikasi khas
Daya termal:Penghapusan abu pneumatik, bubur batu kapur, dan air limbah desulfurisasi.
Semen:Transportasi batubara bubuk, gas buang kiln suhu tinggi, dan debu klinker.
Industri Kimia:Asam fosfat, asam sulfat, soda kaustik, dan bubur klorida.
Pertambangan:Tailing tembaga, konsentrat bijih besi, dan bubur fosfogypsum yang sangat abrasif.
Peleburan:Gosok gas konverter dan lumpur merah smelter aluminium.

Pengemasan dan Pengiriman
Tas gelembung individual dan kotak busa anti kejut, satu katup per kotak.
Palet kayu dan peregangan film, cocok untuk wadah FCL/LCL.
Label Pengangkutan Laut: Tanda Pengiriman Bahasa Inggris dan Pusat Gravitasi Tanda.
Kotak kayu lapis bebas fumigasi tersedia, sesuai dengan standar ekspor ISPM-15.

FAQ

T1: Apakah keramik rapuh?
A: Inti bola terbuat dari alumina yang dikeraskan dan ditekan secara isostatis, dengan ketangguhan dampak> 4 MPa · m1/2, dan dapat menahan guncangan tekanan air 1,5 kali PN.

T2: Bisakah digunakan dengan aktuator listrik atau pneumatik?
A: Muncul standar dengan platform tinggi ISO 5211 dan dapat secara langsung mengakomodasi aktuator listrik, pneumatik, dan hidrolik. Opsi CT4 dan IP68 tahan ledakan juga tersedia.

T3: Berapa waktu pengirimannya?
A: Ukuran standar dari DN500 ke DN200 tersedia dan dikirim dalam waktu 3 hari. Ukuran khusus dapat dikirim dalam 2-4 minggu.
