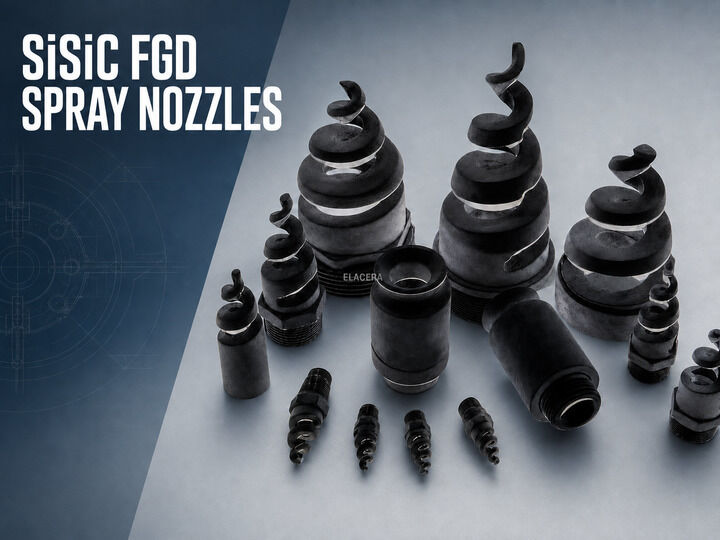

Nozel Semprot Desulfurisasi SiSiC untuk Sistem FGD Basah

Nozel semprot desulfurisasi SiSiC mendistribusikan bubur batu kapur, kapur, atau alkali lainnya di dalam sistem desulfurisasi gas buang basah.

Nozel terus-menerus terpapar bubur yang mengandung padatan tersuspensi. Keausan biasanya berkembang di dalam saluran aliran, di sekitar perubahan arah, dan di saluran keluar. Seiring perubahan area ini, nozel mungkin masih tampak utuh dari luar sementara karakteristik aliran dan semprotannya sudah mulai bergeser.

SiSiC, juga dikenal sebagai RBSiC atau silikon karbida yang terikat reaksi, menyediakan struktur keramik padat dengan ketahanan terhadap abrasi, erosi, dan banyak media korosif. Ini digunakan untuk nozel semprot FGD basah di mana bahan konvensional dapat aus dengan cepat saat bersentuhan dengan bubur yang bersirkulasi.

Konfigurasi spiral, satu arah, dan dua arah tersedia. Struktur yang benar harus dipilih sesuai dengan laju aliran yang dibutuhkan, sudut semprot, tekanan operasi, sifat bubur, dan tata letak absorber.

Deskripsi Singkat Produk:
Nozel semprot desulfurisasi SiSiC ELACERA digunakan dalam sistem FGD basah yang menangani bubur scrubbing abrasif. Kami dapat memproduksi konfigurasi nozel spiral, satu arah, dan dua arah sesuai gambar, sampel, dan persyaratan semprot yang disetujui.

Mengapa Nozel Semprot FGD Aus?

Bubur FGD basah bukanlah cairan bersih.

Partikel padat berulang kali melewati nozel dengan kecepatan operasi. Setiap kali aliran dipercepat atau berubah arah, partikel dapat mengenai permukaan internal dan secara bertahap menghilangkan material.

Masalah umum meliputi:

• Erosi saluran aliran internal
• Pembesaran atau deformasi saluran keluar
• Keausan lokal di sekitar perubahan arah
• Penumpukan bubur atau penyumbatan parsial
• Perubahan distribusi semprotan
• Serangan kimia dari media scrubbing
• Kerusakan di sekitar sambungan selama pemasangan
• Retak atau pecah yang disebabkan oleh benturan mekanis

Karena alasan ini, memilih nozel hanya berdasarkan dimensi keseluruhannya tidaklah cukup. Struktur internal dan tugas semprotan juga harus sesuai dengan sistem yang ada.

Konfigurasi Nozel yang Tersedia

Nozel Spiral SiSiC

Nozel spiral SiSiC menggunakan profil spiral eksternal yang berkelanjutan untuk membagi dan mendistribusikan bubur.

Struktur spiral yang terbuka memberikan jalur aliran yang relatif terbuka dibandingkan dengan desain nozel yang mengandalkan bilah internal. Ini berguna ketika cairan mengandung partikel tersuspensi dan penyumbatan internal menjadi perhatian.

Namun, desain spiral tidak membuat nozel sepenuhnya kebal terhadap penyumbatan. Ukuran partikel, kondisi bubur, penyaringan hulu, laju aliran, dan tekanan yang tersedia masih perlu ditinjau.

Profil spiral, diameter badan, sambungan, dan panjang keseluruhan dapat diproduksi sesuai dengan gambar yang disetujui.

Nozel Satu Arah

Nozel satu arah mengeluarkan bubur ke satu arah yang ditentukan. Orientasi saluran keluarnya harus sesuai dengan header semprot dan susunan absorber.

Detail berikut sangat penting:

• Arah saluran keluar
• Sudut pemasangan
• Posisi sambungan
• Ruang yang tersedia
• Cakupan semprotan yang dibutuhkan
• Orientasi setelah pemasangan

Gambar dimensi harus dengan jelas menunjukkan sambungan dan arah pembuangan.

Nozel Dua Arah

Nozel dua arah menggabungkan dua saluran keluar terarah dalam satu badan keramik.

Konfigurasi ini dapat dipertimbangkan ketika desain absorber memerlukan bubur diarahkan ke dua area dari satu posisi sambungan. Ukuran saluran keluar, sudut saluran keluar, dan distribusi aliran harus dikonfirmasi dari desain nozel yang disetujui.

Kedua saluran keluar tidak boleh diasumsikan memberikan aliran yang sama kecuali hal ini telah ditetapkan oleh desain hidrolik atau uji kinerja.

Mengapa Menggunakan RBSiC atau SiSiC?

RBSiC diproduksi dengan membentuk badan silikon karbida dan karbon kemudian menyusupkannya dengan silikon. Reaksi menciptakan silikon karbida tambahan sementara beberapa silikon bebas tetap ada dalam material jadi.

Proses ini menghasilkan keramik padat dengan porositas terbuka nol menurut data referensi pemasok.

Untuk aplikasi nozel FGD, karakteristik material yang relevan meliputi:

• Ketahanan terhadap erosi bubur abrasif
• Struktur padat dengan penetrasi cairan rendah
• Stabilitas dimensi
• Ketahanan terhadap banyak lingkungan kimia
• Kemampuan untuk membentuk geometri nozel yang disesuaikan
• Permukaan aliran keramik yang halus setelah finishing

Kesesuaian kimia masih harus diperiksa terhadap komposisi bubur yang sebenarnya. "Silikon karbida" saja bukanlah spesifikasi material yang lengkap karena RBSiC, SSiC, NBSiC, dan grade lainnya memiliki komposisi dan sifat yang berbeda.

Data Material RBSiC (SiSiC) Khas

Nilai-nilai ini diambil dari data material pemasok dan menggambarkan material RBSiC daripada sistem nozel yang lengkap.

Suhu operasi yang diizinkan sebenarnya dapat dibatasi oleh sambungan, segel, peralatan di sekitarnya, siklus termal, atau kondisi bubur. Nilai akhir harus dimasukkan dalam spesifikasi teknis yang disetujui ketika diperlukan untuk penerimaan.

Tugas Semprotan Menentukan Geometri Nozel

Dua nozel dengan dimensi eksternal yang serupa mungkin memiliki kinerja aliran dan semprotan yang berbeda.

Saluran internal, ukuran saluran keluar, profil spiral, arah saluran keluar, dan sambungan semuanya memengaruhi cara bubur keluar dari nozel. Oleh karena itu, nozel pengganti harus dicocokkan menggunakan informasi dimensi dan operasi.

Data pemilihan penting meliputi:

• Laju aliran yang dibutuhkan
• Tekanan operasi
• Pola semprotan
• Sudut semprotan
• Ukuran tetesan yang dibutuhkan
• Kepadatan bubur
• Viskositas bubur
• Konsentrasi padatan
• Ukuran partikel maksimum
• Jalur bebas yang dibutuhkan
• Arah pemasangan
• Dimensi sambungan

Jika data semprotan asli tidak tersedia, gambar nozel yang ada, manual peralatan, dan sampel yang belum digunakan harus ditinjau bersama.

Manufaktur Kustom dari Gambar atau Sampel

Nozel FGD SiSiC dapat diproduksi sesuai dengan gambar yang disetujui atau sampel yang ada.

Sampel yang belum digunakan lebih disukai karena nozel yang sudah pernah digunakan mungkin memiliki perubahan dimensi yang disebabkan oleh erosi. Saluran keluar dan saluran internal sangat rentan.

Ketika hanya sampel bekas yang tersedia, tinjauan harus membedakan antara:

• Dimensi manufaktur asli
• Area yang diperbesar oleh erosi bubur
• Kerusakan mekanis yang tidak disengaja
• Endapan bubur yang mengurangi bukaan
• Permukaan sambungan yang tidak terpengaruh oleh keausan

Menyalin saluran keluar yang aus tanpa koreksi juga dapat mereproduksi kesalahan terkait keausan.

Detail Sambungan dan Pemasangan

Sambungan harus sesuai dengan header semprot yang ada dan mempertahankan orientasi nozel yang dimaksud.

Tergantung pada desain yang disetujui, nozel dapat menggunakan sambungan berulir, silindris, flensa, atau kustom lainnya. Jangan pernah memilih jenis sambungan hanya dari foto eksternal.

Sebelum produksi, konfirmasikan:

• Spesifikasi ulir atau dimensi flensa
• Panjang sambungan
• Permukaan penyegelan
• Arah pemasangan
• Metode pengencangan yang dibutuhkan
• Ruang pemasangan yang tersedia
• Perlindungan tepi keramik selama perakitan

Nozel keramik harus ditangani dengan hati-hati selama pemasangan. Gaya mekanis atau benturan yang berlebihan dapat merusak sambungan atau tepi keramik yang terbuka.

Manufaktur dan Inspeksi

Gambar, grade material, dan dimensi kritis harus dikonfirmasi sebelum produksi.

Item inspeksi umum meliputi:

• Dimensi keseluruhan
• Dimensi sambungan
• Ukuran dan arah saluran keluar
• Profil spiral atau struktur terarah
• Dimensi saluran internal yang dapat diakses
• Kondisi permukaan
• Retak, pecah, dan kerusakan tepi
• Jumlah dan identifikasi suku cadang
• Dokumentasi material yang disepakati

Pengujian aliran hidrolik dan pengujian pola semprotan terpisah dari inspeksi dimensi biasa. Jika pengujian ini diperlukan, cairan uji, tekanan, toleransi aliran, sudut semprotan, dan metode penerimaan harus disepakati sebelum penawaran.

Aplikasi Khas

Nozel semprot desulfurisasi SiSiC dapat digunakan dalam sistem scrubbing basah untuk:

• Pembangkit listrik tenaga batu bara
• Boiler industri
• Pengolahan gas buang kiln semen
• Pabrik insinerasi limbah
• Pabrik metalurgi
• Fasilitas pemrosesan kimia
• Sistem pembersihan gas basah industri lainnya

Komposisi bubur aktual dan persyaratan semprotan bervariasi antar sistem. Oleh karena itu, setiap proyek harus ditinjau secara terpisah.

Informasi yang Dibutuhkan untuk Penawaran

• Harap berikan informasi sebanyak mungkin dari yang berikut:
• Gambar nozel atau sketsa dimensi
• Sampel nozel yang ada
• Konfigurasi nozel yang dibutuhkan
• Persyaratan material RBSiC atau SiSiC
• Dimensi keseluruhan
• Dimensi saluran internal dan saluran keluar
• Jenis dan dimensi sambungan
• Jumlah yang dibutuhkan
• Laju aliran
• Tekanan operasi
• Pola semprotan
• Sudut semprotan
• Persyaratan ukuran tetesan
• Komposisi bubur
• Konsentrasi padatan
• Kepadatan dan viskositas bubur
• Ukuran partikel maksimum
• Suhu operasi
• Masalah keausan atau penyumbatan yang ada

Jika beberapa informasi tidak tersedia, berikan referensi peralatan asli dan foto pemasangan nozel yang ada.

Pertanyaan yang Sering Diajukan

Apakah SiSiC dan RBSiC adalah material yang sama?

Nama-nama tersebut umum digunakan untuk silikon karbida yang terikat reaksi atau silikon terinfiltrasi. Komposisi kimia akhir dan data teknis masih harus dikonfirmasi dalam spesifikasi material yang disetujui.

Konfigurasi nozel mana yang harus dipilih?

Pilihan antara struktur spiral, satu arah, dan dua arah tergantung pada susunan absorber, arah semprotan, laju aliran, tekanan, dan cakupan yang dibutuhkan.

Apakah struktur spiral terbuka sepenuhnya mencegah penyumbatan?

Tidak. Jalur yang relatif terbuka dapat mengurangi penyumbatan internal, tetapi penyumbatan juga bergantung pada ukuran partikel, kondisi bubur, penyaringan hulu, dan operasi sistem.

Bisakah nozel pengganti diproduksi dari sampel?

Ya. Sampel yang belum digunakan lebih disukai. Jika sampel sudah digunakan, area yang aus harus diidentifikasi sebelum menyalin dimensi.

Bisakah laju aliran dan sudut semprotan disesuaikan?

Nozel dapat diproduksi sesuai dengan persyaratan aliran dan semprotan yang dikonfirmasi. Persyaratan pengujian hidrolik dan toleransi penerimaan harus disepakati sebelum produksi.

Apakah 1380°C mewakili suhu operasi FGD yang diizinkan?

Tidak. Ini adalah suhu referensi maksimum pemasok untuk material RBSiC. Batas operasi nozel sebenarnya juga bergantung pada siklus termal, sambungan, segel, kondisi bubur, dan peralatan di sekitarnya.

Berapa lama umur nozel FGD SiSiC?

Masa pakai tergantung pada komposisi bubur, konsentrasi padatan, ukuran partikel, kecepatan aliran, tekanan, jam operasi, geometri nozel, dan pemeliharaan. Masa pakai tetap tidak boleh dijanjikan tanpa data operasi.

Minta Tinjauan Teknis

Kirimkan gambar nozel yang ada, informasi sampel, dan kondisi operasi FGD basah. Kami akan meninjau material SiSiC, konfigurasi nozel, dimensi sambungan, dan persyaratan inspeksi sebelum menyiapkan penawaran teknis.
