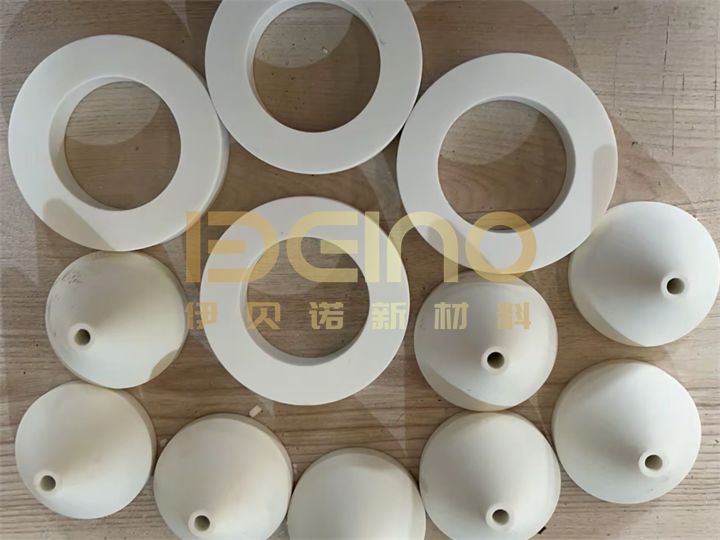

Pipa Keramik Alumina Konik Alumina Pipe Liner Industri Berkualitas Alumina Keramik Pipa

​Deskripsi Produk

Pipa keramik alumina kerucut digunakan pada area transisi di mana diameter internal atau bentuk jalur pengangkutan material berubah. Pipa ini biasanya diproduksi sesuai gambar kerja untuk reducer, saluran pengeluaran (discharge outlet), kerucut umpan (feed cone), dan area keausan berbentuk khusus lainnya. Keramik menyediakan permukaan kontak yang tahan aus, sementara rumah baja di sekitarnya biasanya menopang beban struktural dan pemasangan.

Bentuk Kerucut Harus Sesuai dengan Pipa di Sekitarnya

Tujuan dari pelapis (liner) keramik kerucut adalah untuk melindungi bagian aliran yang berubah tanpa menimbulkan undakan tajam di antara dua diameter yang berbeda. Kinerja optimalnya bergantung pada diameter inlet, diameter outlet, panjang ketirusan, ketebalan dinding, dan profil sambungan.

Jika diameter dalam keramik tidak sejajar dengan pipa di sebelahnya, tepi yang menonjol dapat terus-menerus menahan partikel yang bergerak. Turbulensi lokal dan benturan kemudian dapat memusatkan keausan di sekitar sambungan, meskipun material keramik itu sendiri tetap utuh.

Oleh karena itu, dimensi akhir sama pentingnya dengan mutu (grade) alumina.

Keramik Satu Bagian (One-Piece) untuk Geometri yang Sulit

Bagian yang tirus sulit dilapisi secara rapi dengan ubin keramik datar. Pemotongan dan perakitan beberapa bagian dapat menimbulkan sambungan tambahan dan transisi yang tidak rata.

Pipa keramik alumina kerucut satu bagian (one-piece) menyediakan permukaan internal yang mulus tanpa sambungan ubin memanjang. Bergantung pada desain peralatan, pipa ini dapat direkatkan, diklem, ditahan secara mekanis, atau dipasang sebagai sisipan yang dapat diganti di dalam selongsong baja.

Area sambungan di kedua ujung tetap memerlukan pemeriksaan yang cermat. Celah pemasangan, konsentrisitas, baja yang terbuka, dan perbedaan ketinggian antara keramik serta pipa yang bersebelahan harus diperiksa sebelum pengoperasian (commissioning).

Parameter teknis

Nilai di atas adalah parameter material tipikal. Nilai akhir harus mengikuti mutu keramik yang dikonfirmasi dan spesifikasi pesanan.

Posisi Pemasangan Tipikal

Pipa keramik alumina kerucut dapat dipertimbangkan untuk:

• Reducer pipa dan bagian transisi
• Saluran pengumpanan dan pengeluaran bubuk
• Sambungan pengangkutan pneumatik
• Komponen inlet atau outlet siklon
• Peralatan pengangkut abu dan mineral
• Sisipan tahan aus keramik yang dapat diganti
• Komponen lain dengan diameter internal yang berubah

Produk ini ditujukan untuk kontak material abrasif. Fungsi lain, seperti penahan tekanan, isolasi listrik, kompatibilitas kimia, atau pengoperasian suhu tinggi, harus dievaluasi secara terpisah sesuai dengan keseluruhan desain peralatan.

Hal-hal yang Perlu Dikonfirmasi Sebelum Produksi

Gambar produksi harus menunjukkan diameter inlet, diameter outlet, panjang keseluruhan, ketebalan dinding, sudut ketirusan, undakan, alur, dan permukaan pemasangan. Toleransi dimensi harus disepakati sebelum proses manufaktur.

Material yang diangkut, ukuran partikel, suhu pengoperasian, arah benturan, metode pemasangan, dan jumlah yang dibutuhkan juga harus diberikan. Detail ini membantu menentukan mutu keramik dan apakah proses permesinan lanjutan diperlukan.

FAQ

Apa perbedaan antara pipa keramik kerucut dan selongsong keramik lurus?

Selongsong lurus mempertahankan diameter internal yang sama di sepanjang pipa. Pipa kerucut menghubungkan dua diameter yang berbeda atau mengikuti bentuk bagian peralatan yang tirus.

Apakah dimensinya dapat disesuaikan?

Ya. Diameter inlet, diameter outlet, panjang, ketebalan dinding, sudut ketirusan, alur, undakan, dan permukaan pemasangan dapat diproduksi sesuai gambar.

Apakah sebaiknya memilih alumina 92% atau 95%?

Mutu 95% umumnya memberikan densitas dan kekerasan yang lebih tinggi. Pemilihan harus mempertimbangkan tingkat keparahan keausan, benturan, geometri komponen, toleransi yang diperlukan, dan biaya proyek.

Bisakah pipa keramik digunakan sebagai pipa penahan beban?

Pipa ini biasanya digunakan sebagai pelapis (liner) atau komponen aus yang dapat diganti. Pipa ini tidak boleh diperlakukan sebagai pipa baja penahan beban kecuali jika seluruh rakitan telah dirancang secara khusus untuk tujuan tersebut.

Bagaimana cara memasang komponen keramik?

Pemasangan dapat menggunakan perekat, klem, penahan mekanis, atau selongsong baja. Metode yang tepat bergantung pada geometri komponen, suhu, dan peralatan di sekitarnya.

Bagaimana cara menghindari undakan keausan pada sambungan?

Diameter dalam keramik jadi harus sesuai dengan pipa di sebelahnya atau rumah baja. Konsentrisitas, kelurusan transisi, celah pemasangan, dan baja yang terbuka di kedua ujung harus diperiksa sebelum produksi dan pemasangan.

ELACERA® memproduksi pipa keramik alumina kerucut sesuai dengan gambar kerja yang telah dikonfirmasi. Harap berikan dimensi komponen dan kondisi pengoperasian untuk peninjauan teknis sebelum produksi.
