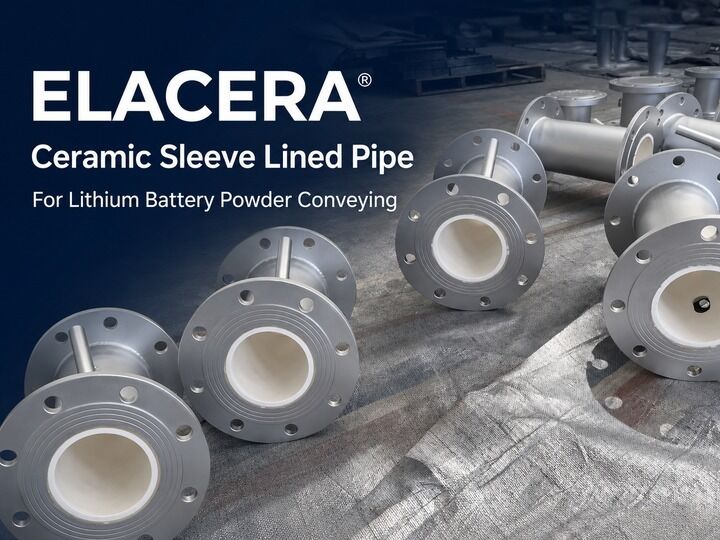

Pipa berlapis lengan keramik stainless steel untuk pengangkutan bubuk baterai lithium

​Deskripsi Produk

Dalam jalur konveyor bubuk baterai lithium, pertanyaan praktisnya bukan sekadar apakah keramik lebih keras dari baja tahan karat. Pertanyaan sebenarnya adalah apakah seluruh permukaan kontak bubuk—termasuk sambungan keramik, transisi flensa, dan perubahan diameter dalam—tetap terlindungi dan sejajar dengan benar.

Pipa berlapis keramik ini untuk konveyor bubuk baterai lithium menggunakan cincin keramik alumina 95% integral di dalam pipa luar baja tahan karat SUS304 atau SUS316L. Setiap cincin memberikan perlindungan aus di seluruh lingkar, sementara ujung berflensa memungkinkan bagian pipa terhubung dengan sistem konveyor yang ada.

Tingkat keramik dan semua bahan kontak bubuk harus dikonfirmasi sesuai dengan bubuk yang diangkut dan persyaratan proses pelanggan.

Parameter Produk

Spesifikasi di atas adalah referensi umum. Bahan, dimensi, dan konstruksi akhir tunduk pada gambar yang dikonfirmasi dan persyaratan proses.

MENGAPA KEAUSAN PIPA DAPAT MENJADI MASALAH KUALITAS MATERIAL?

Bubuk material katoda atau anoda halus dapat terus bergesekan dan bertabrakan dengan dinding pipa selama konveyor. Kecepatan yang lebih tinggi, perubahan diameter dalam, dan turbulensi lokal dapat memusatkan keausan di area yang relatif kecil.

Jika permukaan logam internal terbuka, hasilnya bisa lebih dari sekadar pipa yang aus. Kontak langsung antara bubuk dan permukaan logam juga dapat meningkatkan risiko kontaminasi logam yang tidak diinginkan.

Oleh karena itu, desain perlindungan aus untuk konveyor bubuk baterai lithium harus menjawab dua pertanyaan:

• Di mana material akan menyerang pipa terlebih dahulu?
• Dapatkah permukaan keramik internal tetap utuh pada sambungan dan koneksi?

Tingkat kontrol kontaminasi yang diperlukan bervariasi antar proses. Perekat tingkat keramik, bahan sambungan, dan bahan kontak bubuk lainnya harus ditinjau terhadap spesifikasi material aktual pelanggan.

DI MANA KEAUSAN BIASANYA DIMULAI?

Pipa lurus mungkin tampak kurang kritis daripada siku, tetapi keausan lokal masih dapat berkembang pada:

• Transisi ujung flensa
• Sambungan cincin keramik yang tidak sejajar
• Perubahan mendadak pada diameter dalam
• Tepi keramik yang terbuka
• Saluran masuk pipa tempat bubuk masuk secara miring
• Posisi di mana turbulensi lokal mengganggu aliran normal

Langkah internal kecil dapat berulang kali mencegat partikel yang bergerak. Jika satu cincin keramik tidak sejajar dengan cincin berikutnya, sambungan dapat mengganggu aliran bubuk dan memusatkan abrasi di sekitar tepi yang terbuka.

Karena alasan ini, keselarasan diameter dalam dan transisi ujung bisa sama pentingnya dengan kekerasan dan ketebalan keramik.

MENGAPA MENGGUNAKAN CINCIN KERAMIK INTEGRAL?

Setiap selongsong keramik dibentuk sebagai cincin lengkap dan menutupi seluruh lingkar dalam pipa. Beberapa cincin dirakit di sepanjang pipa untuk menciptakan jalur aliran berlapis keramik yang berkelanjutan.

Dibandingkan dengan ubin keramik individual, struktur selongsong tidak memiliki sambungan ubin memanjang yang berjalan searah aliran material. Ini mengurangi jumlah celah terbuka yang mungkin terjadi dan menciptakan permukaan internal yang lebih konsisten.

Namun, pipa berlapis selongsong keramik tidak sepenuhnya bebas sambungan. Sambungan masih ada di antara cincin individual. Sambungan ini harus rapat dan sejajar dengan benar sehingga tidak ada tepi keramik yang menonjol menghadap material yang masuk.

Oleh karena itu, nilai desain selongsong bukan hanya sekadar “lebih banyak keramik.” Nilai tersebut berasal dari pengendalian jumlah, arah, dan keselarasan sambungan.

Struktur Pelapisan Mana yang Cocok untuk Pipa?

Selongsong keramik bukan solusi terbaik untuk setiap pipa secara otomatis. Diameter besar, fitting rumit, benturan keras, atau bentuk internal yang tidak biasa mungkin memerlukan ubin keramik atau struktur pelapisan yang direkayasa secara terpisah.

Lima Detail Desain yang Penting

Diameter Dalam Akhir

Ketebalan keramik mengurangi diameter dalam pipa yang tersedia. Memilih lapisan yang lebih tebal tanpa memeriksa diameter dalam akhir dapat mengubah kecepatan konveyor dan perilaku aliran. Diameter dalam akhir yang diperlukan harus dikonfirmasi sebelum dimensi cincin keramik diselesaikan.

Keselarasan Cincin Keramik

Cincin yang berdekatan harus tetap konsentris dan membentuk jalur internal yang konsisten. Ketidaksejajaran dapat menciptakan langkah yang menonjol yang menerima benturan partikel berulang dan mempercepat keausan lokal.

Transisi Ujung Flensa

Lapisan keramik harus berakhir dengan bersih di kedua ujung pipa. Tepi logam yang terbuka, celah yang tidak terlindungi, atau langkah internal yang mendadak di dekat flensa dapat menjadi titik keausan awal. Di mana pengurangan kontak logam yang ketat diperlukan, seluruh antarmuka flensa dan koneksinya ke bagian pipa berikutnya harus ditinjau.

Kondisi Pengikatan dan Operasi

Sistem pengikatan harus dipilih sesuai dengan suhu, getaran, dan lingkungan operasi aktual. Kekerasan keramik saja tidak menentukan batas operasi pipa berlapis lengkap.

Desain Pipa dan Flensa

Tingkat baja tahan karat, ketebalan dinding pipa, standar flensa, dan kelas tekanan harus sesuai dengan gambar saluran pipa dan persyaratan sistem. Lapisan keramik memberikan perlindungan aus, tetapi tidak boleh digunakan untuk mengkompensasi desain pipa baja atau flensa yang tidak sesuai.

SUS304 atau SUS316L?

Pipa luar baja tahan karat SUS304 dan SUS316L tersedia.

Pilihan akhir harus didasarkan pada lingkungan proses, spesifikasi pelanggan, dan desain saluran pipa. SUS316L dapat dipilih untuk lingkungan kimia yang lebih menuntut, tetapi tidak secara otomatis diperlukan untuk setiap jalur bubuk baterai lithium.

Tingkat baja tahan karat yang ditentukan pada gambar yang dikonfirmasi harus selalu diutamakan.

Apa yang Harus Diperiksa Sebelum Penawaran?

Sebelum memilih ketebalan keramik atau menyiapkan penawaran, ada baiknya untuk mengkonfirmasi:

• Bubuk yang diangkut dan spesifikasi material
• Ukuran partikel dan kecepatan konveyor
• Suhu dan tekanan operasi
• Posisi keausan yang ada dan pola kegagalan
• Diameter dalam akhir yang diperlukan
• Transisi flensa dan perubahan diameter dalam
• Tingkat baja tahan karat yang diperlukan
• Standar flensa dan kelas tekanan
• Getaran, benturan, atau pembongkaran yang sering
• Persyaratan mengenai kontaminasi logam dan bahan kontak bubuk

Detail ini membantu menentukan apakah selongsong keramik integral cocok dan di mana desain pipa memerlukan perhatian tambahan.

Manufaktur dan Inspeksi

Sebelum perakitan, dimensi pipa baja tahan karat, flensa, dan kesesuaian cincin keramik diperiksa terhadap gambar yang dikonfirmasi.

Selama pemasangan keramik, perhatian diberikan pada:

• Urutan dan keselarasan cincin keramik
• Kondisi sambungan
• Diameter dalam akhir
• Konsistensi permukaan internal
• Akhir keramik di kedua ujung pipa

Inspeksi akhir mencakup:

• Kondisi diameter dalam berlapis keramik
• Dimensi pipa dan flensa
• Orientasi flensa
• Tampilan las
• Keselarasan sambungan keramik
• Kesesuaian keseluruhan dengan gambar

Dokumen inspeksi tambahan dapat disiapkan sesuai dengan persyaratan proyek yang disepakati.

Pengemasan dan Pengiriman

Pipa berlapis selongsong keramik yang sudah jadi dilindungi secara individual dan diamankan pada rak baja atau dikemas dalam kotak ekspor yang diperkuat yang sesuai.

Permukaan flensa dan ujung pipa dilindungi untuk mengurangi risiko benturan, kelembaban, dan masuknya material asing selama penanganan dan transportasi. Bagian pipa yang panjang atau berat diperbaiki sesuai dengan dimensi dan beratnya.

Tanda pengemasan, label produk, dan dokumen ekspor dapat disiapkan sesuai dengan persyaratan proyek dan tujuan.

FAQ

Q1: Apakah selongsong keramik menghilangkan kontak logam?

A: Tidak secara otomatis. Cincin keramik melindungi diameter dalam utama, tetapi antarmuka flensa, transisi, koneksi, dan bahan kontak bubuk lainnya juga harus ditinjau jika pengurangan kontak logam yang ketat diperlukan.

Q2: Apakah keramik yang lebih tebal selalu lebih baik?

A: Tidak. Ketebalan keramik harus sesuai dengan kondisi keausan dan diameter dalam akhir yang diperlukan. Ketebalan berlebih dapat mengurangi area aliran, sementara ketebalan yang tidak mencukupi mungkin tidak memberikan cadangan keausan yang diharapkan.

Q3: Apakah selongsong keramik lebih baik daripada ubin keramik?

A: Tergantung pada geometri pipa dan kondisi operasi. Selongsong keramik memberikan perlindungan di seluruh lingkar dengan lebih sedikit sambungan memanjang. Ubin keramik seringkali lebih fleksibel untuk diameter besar dan bentuk yang rumit.

Q4: Bisakah SUS304 dan SUS316L keduanya dipasok?

A: Ya. Tingkat baja tahan karat akhir dipilih sesuai dengan gambar pelanggan, lingkungan proses, dan persyaratan teknis.

Q5: Apakah alumina 95% cocok untuk setiap bubuk baterai lithium?

A: Belum tentu. Ini umum digunakan untuk perlindungan aus industri, tetapi tingkat keramik dan semua bahan kontak bubuk harus dikonfirmasi terhadap batas kontaminasi pelanggan dan persyaratan proses.

Q6: Bisakah selongsong keramik digunakan pada siku dan tee?

A: Mereka dapat digunakan jika bentuk keramik yang sesuai dapat diproduksi dan dipasang. Namun, geometri pipa, arah benturan, dan batas manufaktur harus dievaluasi secara terpisah. Halaman produk ini terutama menjelaskan bagian pipa lurus berflensa.

Q7: Informasi apa yang diperlukan untuk evaluasi teknis?

A: Harap berikan gambar pipa, kuantitas, bubuk yang diangkut, ukuran partikel, kecepatan konveyor, suhu, tekanan, tingkat baja tahan karat, ketebalan keramik yang diperlukan, diameter dalam akhir, dan standar flensa.

Tentang Elacera

Elacera adalah merek perlindungan aus dari Hunan Yibeinuo New Material Co., Ltd. Kami berfokus pada lapisan keramik alumina dan solusi perlindungan aus yang disesuaikan untuk peralatan konveyor industri.

Kami tidak memilih lapisan keramik hanya berdasarkan nama produk atau ketebalan keramik. Kirimkan gambar pipa, kondisi operasi, dan informasi tentang titik keausan yang ada. Tim kami akan meninjau mekanisme keausan, transisi internal, diameter dalam akhir, dan susunan cincin keramik sebelum merekomendasikan struktur yang sesuai.
