Pipa Tee Keramik untuk Pengangkutan Bahan Abrasif

Deskripsi Produk

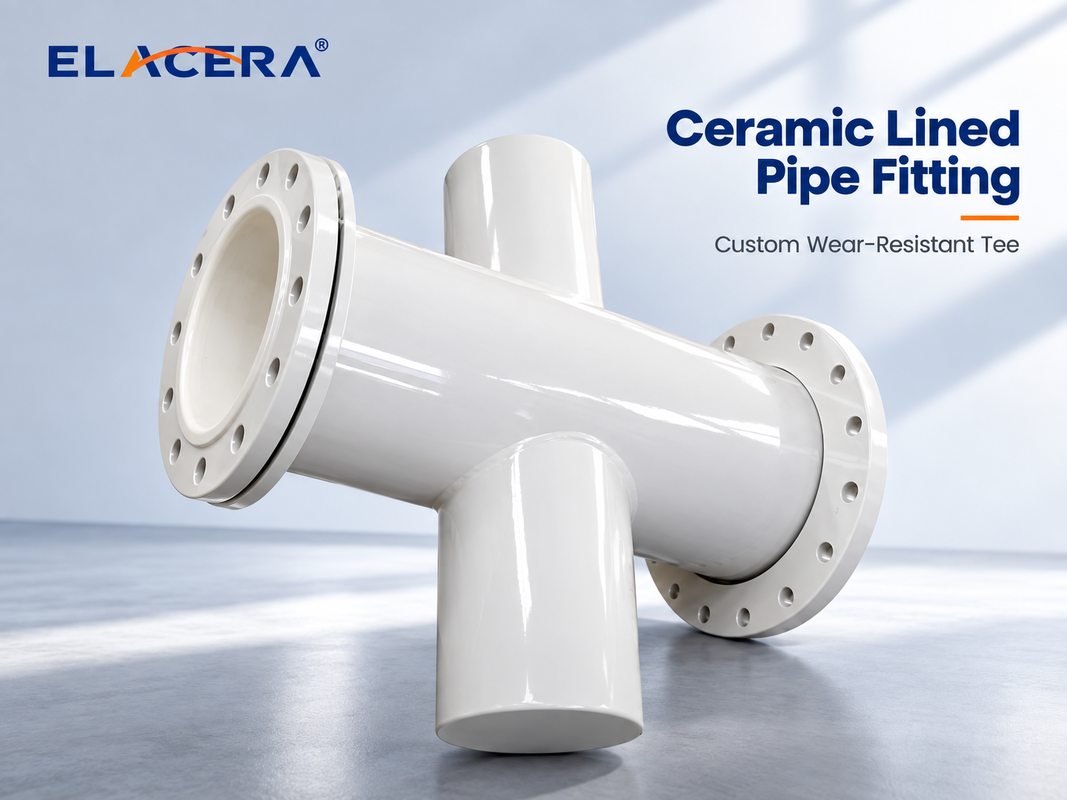

Pipa tee berlapis keramik ELACERA menggunakan ubin keramik alumina tahan aus untuk melindungi sambungan cabang dan area pembagian aliran yang terpapar abrasi terkonsentrasi dan benturan partikel. Kami dapat menyesuaikan sudut tee, diameter pipa, ketebalan keramik, struktur baja, dan jenis sambungan agar sesuai dengan gambar proyek.

Tee seringkali merupakan salah satu bagian yang paling sulit dilindungi dalam saluran konveyor abrasif.

Berbeda dengan pipa lurus, material yang masuk ke tee tidak mengikuti satu jalur aliran tunggal yang sederhana. Di area cabang, partikel dapat berubah arah, membentur dinding sambungan, atau terkonsentrasi di satu sisi fitting. Akibatnya, keausan seringkali terlokalisasi tinggi daripada terdistribusi merata.

Untuk alasan ini, tee berlapis keramik tidak boleh diperlakukan begitu saja sebagai pipa keramik lurus dengan cabang tambahan.

Susunan keramik perlu mengikuti geometri sebenarnya dari fitting dan memberikan perlindungan berkelanjutan melalui sambungan.

Sambungan Biasanya Merupakan Area yang Pertama Kita Perhatikan

Ketika bubuk abrasif, abu, partikel mineral, atau material curah lainnya melewati tee, pintu masuk cabang dan dinding di seberang aliran masuk dapat mengalami benturan partikel berulang kali.

Pola keausan sebenarnya bergantung pada beberapa faktor, termasuk arah aliran material, kecepatan konveyor, ukuran dan kekerasan partikel, sudut cabang, konsentrasi padatan, dan diameter pipa.

Inilah sebabnya mengapa dua tee dengan diameter nominal yang sama mungkin masih memerlukan desain lapisan yang berbeda.

Untuk posisi keausan yang parah, lapisan keramik yang lebih tebal atau lapisan yang diperkuat secara lokal dapat dipertimbangkan daripada menggunakan ketebalan keramik yang sama di seluruh fitting.

Tata Letak Keramik di Sekitar Sambungan Tee

Untuk tee berlapis ubin keramik, bagian terpenting bukanlah sekadar bahan keramik itu sendiri, tetapi bagaimana ubin disusun di sekitar cabang dan sambungan.

Permukaan internal tee berubah terus menerus di mana pipa utama bertemu dengan cabang. Oleh karena itu, ubin keramik perlu dipotong dan disusun sesuai dengan geometri internal yang sebenarnya sehingga permukaan tahan aus tetap seberkelanjutan mungkin.

Ubin keramik berbentuk khusus atau yang dipotong dapat digunakan di sekitar area transisi yang sulit.

Di mana benturan partikel diperkirakan lebih terkonsentrasi, ketebalan keramik juga dapat disesuaikan secara lokal sesuai dengan kondisi operasi dan desain yang disetujui.

Ini memberikan lapisan ubin keramik keuntungan penting untuk fitting pipa berdiameter besar dan non-standar karena tata letaknya dapat diadaptasi ke bentuk internal yang rumit.

Pipa T atau Pipa Y?

Tidak setiap sistem konveyor memerlukan tee konvensional 90°.

Di mana proses dan tata letak instalasi mengizinkannya, cabang berbentuk Y dapat memberikan perubahan arah material yang lebih halus.

Geometri cabang mempengaruhi bagaimana partikel berubah arah melalui fitting, sehingga distribusi keausan di dalam tee 90° mungkin berbeda dari pipa Y.

Ini tidak berarti bahwa satu sudut cabang cocok untuk setiap aplikasi. Geometri pipa, arah aliran, karakteristik material, dan ruang instalasi harus dipertimbangkan bersama.

ELACERA dapat memproduksi tee berlapis keramik konvensional dan pipa Y berlapis keramik yang disesuaikan sesuai dengan gambar proyek.

Opsi Konstruksi Khas
