Siku Berjajar Keramik Alumina Khusus untuk Penyampaian Abrasive

Deskripsi Produk

Elbow berlapis keramik ELACERA® digunakan di area di mana bubuk abrasif dan material granular mengubah arah di dalam sistem pengangkutan. Elbow baja berfungsi sebagai bodi struktural dan penahan tekanan, sementara ubin keramik alumina 92% melindungi permukaan internal dari keausan geser dan benturan partikel.

Lapisan dipasang setelah elbow baja dibentuk. Ukuran, ketebalan, dan susunan keramik dipilih sesuai dengan diameter elbow, radius tekukan, dan kondisi operasional.

Rincian Produk

Mengapa Elbow Biasanya Mengalami Keausan Lebih Cepat daripada Pipa Lurus

Material tidak bergerak melalui elbow dengan cara yang sama seperti saat melalui pipa lurus. Ketika aliran berubah arah, partikel terus bergerak menuju radius luar. Oleh karena itu, lengkungan luar menerima lebih banyak kontak gesekan dan benturan langsung dibandingkan radius bagian dalam.

Perbedaan ini menjadi semakin terlihat saat mengangkut partikel kasar, material dengan bentuk tidak beraturan, atau campuran dengan kondisi aliran yang tidak stabil. Elbow dengan radius kecil juga dapat mengalami keausan yang lebih terkonsentrasi dibandingkan dengan lengkungan radius panjang.

Sekadar menggunakan susunan keramik yang sama di seluruh bagian elbow mungkin bukan solusi yang paling tepat. Ketebalan keramik dan tata letak ubin di sekitar radius luar harus ditinjau secara terpisah, terutama jika elbow baja sebelumnya pernah aus dan berlubang pada posisi yang sama.

Tata Letak Keramik di Dalam Lengkungan

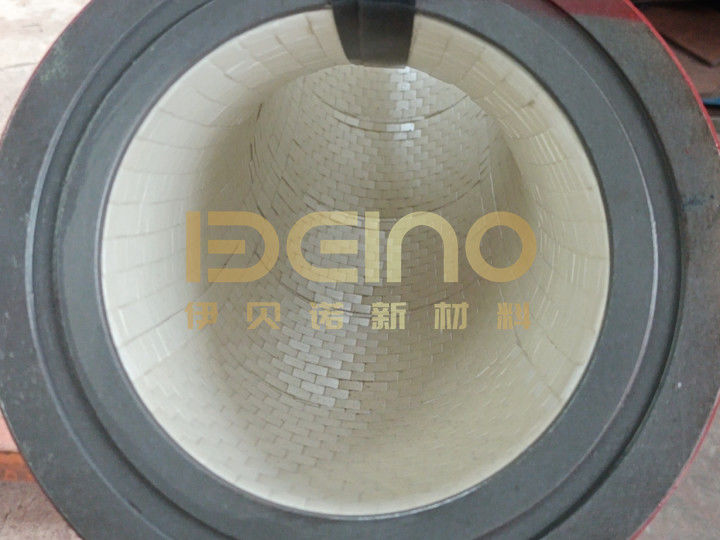

Elbow ini menggunakan ubin keramik alumina individual daripada selongsong keramik tunggal. Potongan-potongan yang lebih kecil mengikuti permukaan internal yang melengkung dan dapat disusun lebih akurat untuk berbagai diameter elbow dan radius lengkungan.

Sambungan dibuat selang-seling agar material tidak mengalir terus-menerus di sepanjang satu garis sambungan lurus. Selama proses pelapisan, perhatian diberikan pada radius luar, kedua transisi ujung, dan area mana pun di mana permukaan baja berpotensi tetap terbuka.

Struktur berlapis ubin sangat praktis untuk diameter besar dan elbow non-standar. Untuk pipa berdiameter kecil, selongsong keramik integral atau cincin keramik tersegmentasi dapat dipertimbangkan sebagai gantinya. Pemilihan tergantung pada diameter internal, geometri elbow, dan tingkat benturan.

Parameter Tipikal Keramik Alumina 92%

Ini adalah nilai material tipikal. Tingkat mutu keramik akhir dan persyaratan pengujian harus dikonfirmasi dalam spesifikasi pesanan.

Transisi Ujung Memerlukan Kontrol yang Cermat

Elbow berlapis keramik masih dapat mengalami keausan lokal prematur jika transisi internal tidak mulus. Jika keramik lebih rendah dari pipa penghubung, sebagian dinding baja mungkin tetap terbuka. Jika lebih tinggi, tepi keramik dapat berulang kali menghalangi aliran material.

Oleh karena itu, diameter internal yang sudah jadi harus diperiksa setelah pelapisan. Keramik di kedua ujung harus sejajar dengan pipa penghubung, dan sisa panjang pengelasan atau transisi flensa harus mengikuti gambar pemasangan.

Elbow baja itu sendiri juga memerlukan kontrol dimensi. Sudut tekukan, radius garis tengah, panjang garis singgung (tangent length), dan orientasi flensa memengaruhi apakah komponen dapat dipasang tanpa memaksa pipa di sekitarnya keluar dari kelurusan.

Di Mana Elbow Ini Digunakan

Elbow berlapis keramik dapat dipasang pada pipa yang mengangkut:

• Batubara bubuk
• Fly ash dan bottom ash
• Bubuk batu kapur
• Debu semen dan klinker
• Konsentrat mineral
• Pasir dan partikel abrasif
• Debu pabrik baja dan partikel terak
• Material curah kering lainnya

Pemilihan lapisan aktual harus mempertimbangkan ukuran partikel, kecepatan aliran, sudut benturan, suhu pengoperasian, dan apakah sistem bekerja di bawah tekanan atau vakum.

FAQ

Apakah ini elbow keramik integral?

Bukan. Produk yang ditampilkan di halaman ini adalah elbow baja yang dilapisi dengan ubin keramik alumina individual. Selongsong keramik integral biasanya dipertimbangkan untuk diameter internal yang lebih kecil atau lebih teratur.

Mengapa sambungan keramik dibuat selang-seling?

Sambungan selang-seling mencegah material mengikuti satu celah sambungan secara terus-menerus melalui elbow. Sambungan ini juga mengurangi kemungkinan terbukanya jalur keausan langsung ke permukaan baja.

Bisakah radius luar menggunakan keramik yang lebih tebal?

Bisa. Ketika keausan terkonsentrasi pada lengkungan luar, keramik yang lebih tebal atau tingkat mutu keramik yang berbeda dapat dipasang di area tersebut sesuai dengan gambar dan kondisi operasional.

Bisakah memproduksi elbow dengan sambungan flensa maupun las?

Bisa. Sambungan ujung berupa flensa, las, dan sambungan khusus lainnya dapat diproduksi. Orientasi flensa dan sisa panjang pengelasan harus ditandai dengan jelas pada gambar.

Bagaimana diameter internal hasil akhir dikontrol?

Diameter elbow baja, lapisan perekat, dan ketebalan keramik dipertimbangkan secara bersamaan. Lubang bagian dalam yang telah dilapisi dan kedua transisi ujung diperiksa sebelum pengiriman.

Bisakah elbow lama yang aus diproduksi ulang?

Bisa. Produksi dapat didasarkan pada gambar yang dikonfirmasi atau sampel yang ada. Sudut tekukan, radius garis tengah, panjang garis singgung, dimensi sambungan, dan lokasi keausan paling parah harus diperiksa sebelum proses produksi.

Saat mengganti elbow yang berulang kali mengalami aus tembus pada radius luar, kirimkan foto bagian yang aus beserta gambar aslinya kepada ELACERA®. Hal ini mempermudah penentuan apakah ketebalan keramik atau susunan lapisan perlu disesuaikan.

​
